Nous avons réalisé une expérience dont le but était de créer un image en 3D.



Matériel utilisé:

- deux ordinateurs

- deux vidéo-projecteurs

- deux filtres polarisants

- une plaque de métal

- des lunettes polarisantes

- deux photos prises avec 65 mm d’écart



Protocole:

- Brancher l’ordinateur n°1 au vidéo-projecteur  n°1 et l’ordinateur n°2 au vidéo-projecteur n°2

- Projeter les deux images prises avec 65 mm d’écart entre les deux

- Faire une mise au point des images pour qu’elles soient nettes

- Régler les vidéo-projecteurs de façon à ce que les deux images se superposent

- Placer les filtres polarisants devant chaque vidéo-projecteur puis mettre les lunettes polarisantes  pour observer l’image en 3D.



















































































































Nous avons essayé de réaliser cette expérience mais nous n’avons pas réussi à obtenir une image en 3D.

Nous allons donc émettre plusieurs hypothèses qui peuvent expliquer cet échec.



Hypothèse 1 : Les photos n’étaient pas prises correctement. C’est à dire que la distance entre l’objet et l’appareil photo n’était peut-être pas la même pour la première et la deuxième photo. En effet, nous ne disposions pas d’un matériel assez précis pour que l’appareil photo soit exactement sur le même plan pour la photo 1 et pour la photo 2.



Hypothèse 2 : Les filtres polarisants placés devant les  vidéo-projecteurs et ceux des lunettes n’étaient pas compatibles car nous avons utilisé des lunettes polarisantes du fournisseur Real 3D et des filtres polarisants fournis par le lycée.



Hypothèse 3 : La mise au point des deux vidéo-projecteurs  n’était pas assez nette. En effet, elle était assez laborieuse car celui qui était posé sur l’autre, était mobile donc le cadrage était compliqué à réaliser.



Voici quelques photos de notre expérience:

















































 Ecran métallisé sur lequel les images sont projetées

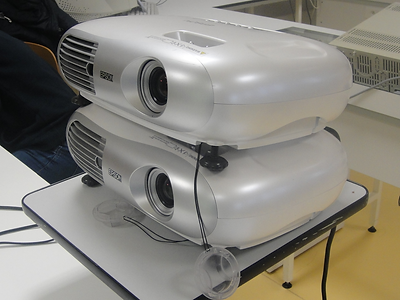

Superposition des deux vidéoprojecteurs projetant l’un une image correspondant à l’oeil droit, et l’autre à l’oeil gauche

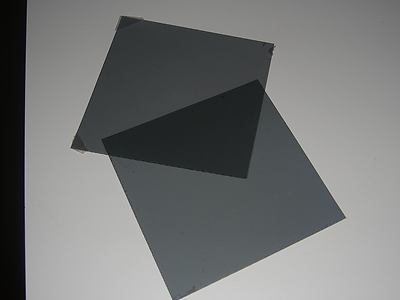

Filtres polarisants



































Projection des images sur l’écran



































Images utilisées pour recréer l’effet 3D (le même objet est photographié avec 65mm d’écart)
